鬧鍾警報器的制作

發表于 2019-10-08 08:52:28

步驟1:獲取材料

鬧鍾警報器的制作

您需要執行以下操作:

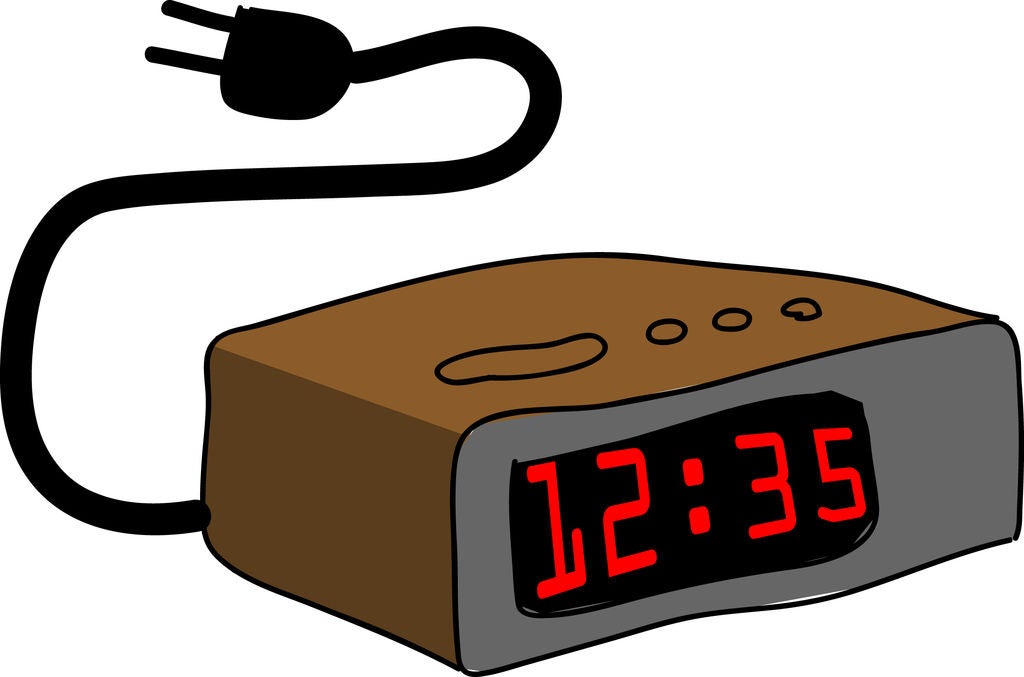

1.鬧鍾-我的是我从沃尔格林(Walgreens)那里买到的便宜货。它从市电获得电源,并具有9v备用电池。我不记得它要花多少钱,但可能不到15美元。2。一些电子和建筑技术的基本知识。 (真的吗?)

第2步:獲取材料

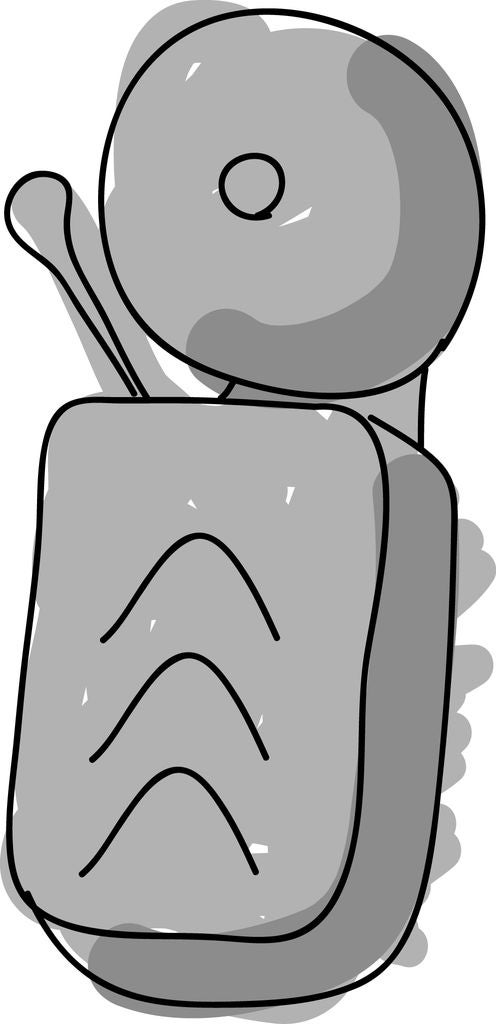

3。某種門鈴或警鈴是大聲-電磁類效果很好。(如果使用其他方法,則可能必須更換壁式疣2)我是從eBay買來的。就像老式的門鈴的蜂鳴器一樣,但帶有錘子和門鈴。

步驟3:獲取材料

4.(2)壁式电源变压器。 #1是9v DC输出(约350 ma),而#2是9v AC(@ 500 ma)。

第4步:更多材料

剩下的就是:

5.Relay-12vdc線圈,能夠處理您的電鈴電源

6.555計時器-我認爲幾乎所有標准偏差都可以使用。

7.2n3903晶體管-(可能是多余的)《8.1》歐姆電阻器

9.一些連接線

10。延長線-這是可選的,但是如果使用一根延長線,請確保其類型帶有3個插座,以便可以插入時鍾和兩個壁式疣。

11.hardware和某種情況下可以將其全部放入

工具

焊接,某種支撐(PCB,面包板等),烙鐵,萬用表(或只是電壓表),剝線鉗,螺絲刀,小刀可能

第5步:!警告!

OK,有幾個警告:

1。正因为如此,我们很清楚,在进行此项目时,您必须格外小心。插入电源后,请勿进行任何操作!!!我被电死了很多次,从来都不是很有趣。插入电路时,请确保电路绝缘(一般情况下)。2。 555芯片可能会因静电放电而损坏。实际上,出于这个原因,我通常会购买双打。

3.原理圖中所示的接地線是浮地,這意味著電路專用,應避免在使用前將其留在包裝中。不要連接到地面(電源)。

4.關于電子産品,我不是那麽了解,所以在我做的時候就可以看到。

步驟6:打開,可能會因不同的組件而發生很多變化,並且某些事情可能無法一起使用。

我想就是這樣。..只是常識。時鍾

拔下時鍾,打開時鍾(沒有靈敏的電容器),並將兩根電線焊接到蜂鳴器盤/揚聲器上(其中兩根電線從時鍾電路被焊接)。將兩根新電線從外殼中引出(我使用了電源線孔),然後將外殼扣回。

小心地將電線的末端夾到儀表上。並插入時鍾(爲安全起見,抱歉)。您的儀表讀數應約爲16伏。如果沒有,那麽您的時鍾可能無法工作,盡管您掌握了一些基本的電子知識,就可以使它工作。但是此設置可能會在大約10v至18v的範圍內正常工作。

最後,在電表仍處于連接狀態的情況下,使警報響起。蜂鳴器響起時,電壓應降至7-5v左右。如果是這樣,那麽您就有贏家了。

步驟7:連接起來

(您可能想先做些試驗以確保其正常工作。)

使用您喜歡的方法構造電路。並將其連接到示意圖中所示的其他組件。

步驟8:將其扣緊

裝上膽量(木材效果很好)爲了這)。我做了一個帶必要孔的盒子,然後將電路,繼電器,壁式疣和延長線的出口端放在那裏。我用螺絲將鈴铛安裝在頂部,並用魔術貼將時鍾安裝在上面。差不多了。..

第9步:將其用于測試驅動器

設置警報將來有一段時間,請盡情享受!
